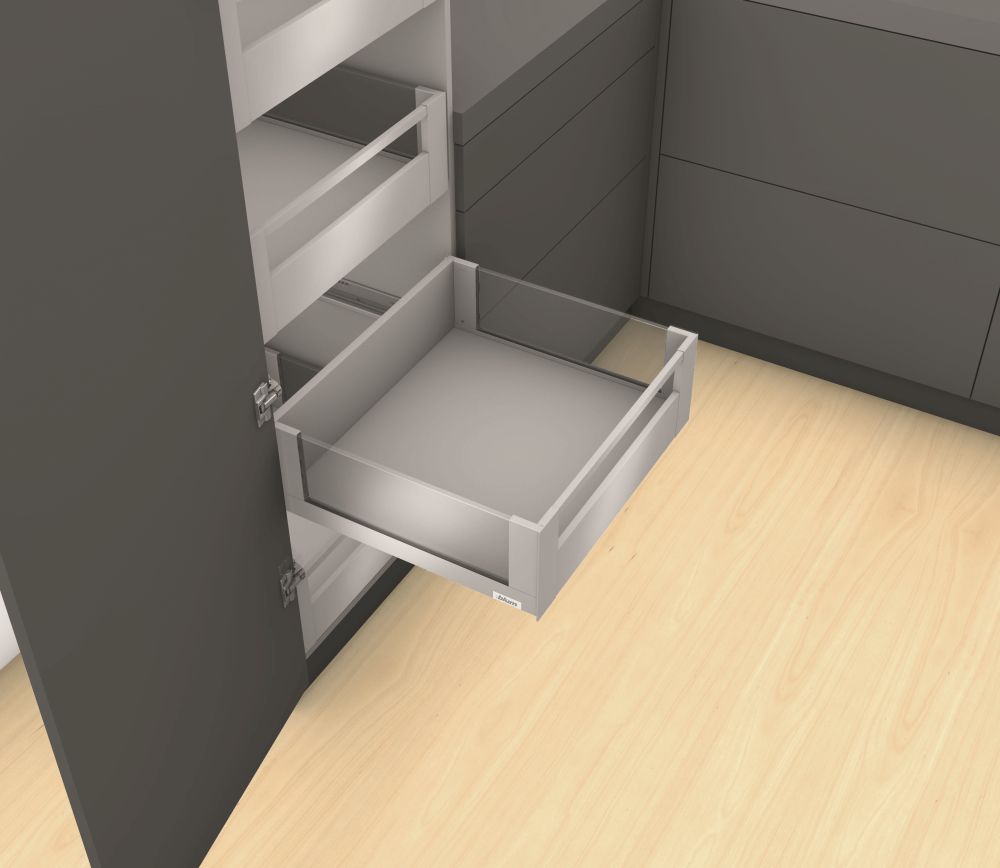

K-BLUM Legrabox C Free 500 mm/40 kg, Blumotion/TOB, szürke OG-M, belső, reling

A készlet tartalmazza a szerelvényeket egy fiók összeszereléséhez, beépített Blumotion csillapítással, beleértve a megfelelő elülső szerelvényeket (csavar / Expando / belső fiók). A névleges hosszúságot, a rendszer magasságát, az oldalfal kialakítását, a teherbírást és a színt lásd a készlet nevében.

Tip-on Blumotion (TOB) fogantyú nélküli nyitás igénye esetén a megfelelő TOB modulokat a fiók névleges hosszának és a fiók teljes súlyának megfelelően kell hozzáadni a tartalommal együtt:
284456 ... S0 ... 270-300mm-es csúszkák 40kg, összsúly legfeljebb 10kg
275343 ... S1 ... 270-300mm-es csúszkák 40kg, összsúly 10-20kg
275344 ... L1 ... 350-600mm-es csúszdák 40kg, összsúly legfeljebb 20kg
275345 ... L3 ... 350-600mm-es csúszdák 40kg, összsúly 15-40kg
275347 ... L5 ... 450-650mm-es csúszdák 70kg, összsúly 35-70kg
KB>600mm-es szekrény esetén a 282277 szinkrontengelyt kell használni, de használata keskenyebb szekrények esetén is ajánlott. A tengely hossza 1125mm, és vágás nélkül 1400mm külső szélességű szekrényekhez használható. A vágás a hagyományos TOB modulokhoz LW-247mm, a vágás a süllyesztett TOB modulokhoz LW-267mm. A tengely és a modulok összekapcsolására szolgáló fogaskerekek már a TOB modulok csomagjában szerepelnek. A keskeny szekrényekhez (LW = 245-293mm) egy speciális, egy darabból álló, szögletes szinkronizációs tengelyt terveztek 293824, amelynek vágása LW-221mm. Ez a tengely közvetlenül a TOB-modulokba szerelhető, ezért szinkronizációs adapterek nem szükségesek.

A belső fiókkészletekhez az előlapi keresztelemek nem tartoznak a csomaghoz, azokat külön kell megrendelni, és a szekrény szabad belső szélességének megfelelően kell levágni. Ezek a következők: előlap (LW-126mm-es vágás) horony nélkül (előlap-relinggel ellátott fiókoknál) vagy horonnyal (előlap-üveggel ellátott fiókoknál) és szükség esetén a fogóelem: előlap-reling (LW-90mm-es vágás), alacsony előlap-üveg (10 x 70 x LW-80) vagy magas előlap-üveg (10 x 138 x LW-80).
