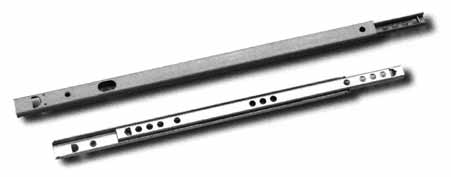

StrongBall S5 golyós részleges kihuzású fióksín 17/406mm 10kg

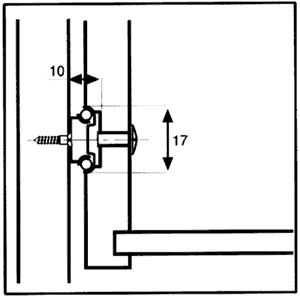

A sín magassága 17 mm, szélessége 10 mm, a kihúzás hossza 400 mm. A sín belső részében nyílások vannak, amelyeknek az átm. 5 mm, hármasával vannak elhelyezve, a közép távolsága 8 mm, ezután következik 16 mm távolság. A belső részen két nyílás van metrikus menettel, az első a kitolódó végtől 32 mm-re a másik 44 mm-re van. A hátsó részen nyílás van átm. 5 mm, 10 mm-re a széltől. Szerelés: a fiókba be kell marni 17 mm széles vájatot. Ezután felcsavarozzuk a sínt a korpuszra. A fiókba ki kell fúrni nyílást szembe a lyukkal a metrikus menettel. Ezután a fiókot behelyezzük a korpuszba e rácsavarozott sínekre. A fiók belsejiben a sínt metrikus csavarral bebiztosítjuk csavarral metrikus menettel.
Kapcsolódó dokumentumok
Szerelési útmutatóParaméterek
| Paraméter | Érték |
|---|---|
| Hossz (mm) | 406 |
| Sín mozgása | Csillapítás nélkül |
| Sín vezetésének módja | Részleges kihúzás |
| Teherbírás (kg) | 10 |
| Megnevezés | Cikkszám | Elérhetőség |
Kiszerelés/ csomagolás |
|
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (klt) lesz %price% |
104012 |
>
S
Raktári
|
1 klt / 20 klt |
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (klt) lesz %price% |
104881 |
>
S
Raktári
|
1 klt / 20 klt |
|
|
