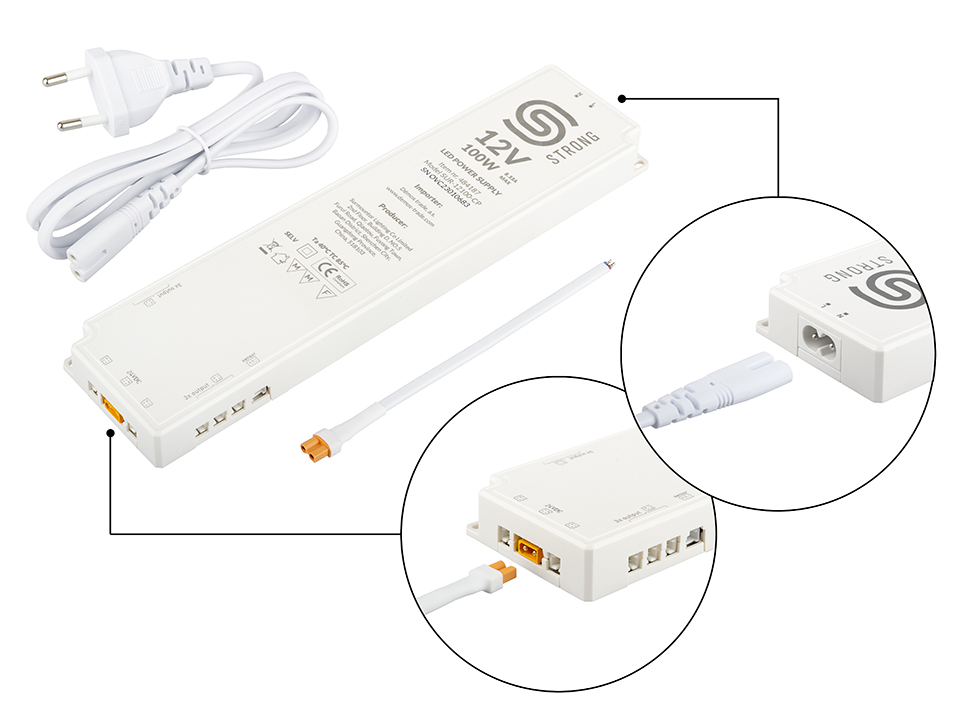

StrongLumio tápegység 12V - 100W (8x mini csatlakozó + 1x 3PIN csatlakozó)
A beépített elosztóval és érzékelőaljzattal (3PIN) ellátott STRONG Lumio transzformátorok célja, hogy egyszerűsítsék a világítás bútorokba történő beépítését, csökkentsék a beépítési időt, és ezáltal összességében kellemesebbé tegyék a STRONG Lumio világítással való munkát.
A 3PIN kapcsolók / szabályozók közvetlenül a transzformátor testében lévő speciális 3PIN aljzathoz csatlakoznak, és egyszerre biztosítják az összes csatlakoztatott LED szalag / spotlámpa be- / kikapcsolását / fényerőszabályozását. Ez nagyon egyszerűvé teszi a világítás telepítését. Egyszerűen csatlakoztassa a LED szalagokat vagy spotlámpákat a MINI csatlakozókhoz (4-8 a transzformátor teljesítményétől függően; kapacitás bővíthető 356328 StrongLumio LED kapcsolótáblával 6x Mini csatlakozó Mini 0,25m), és csatlakoztassa a rendelkezésre álló kapcsolók / fényerőszabályozók egyikét a SENSOR feliratú 3PIN csatlakozóhoz.
A transzformátor teljesítményének nagyobbnak kell lennie, mint a világítás felvett teljesítménye, az ajánlott tartalék 20%, folyamatos világítás esetén a tartalékot 30%-ra javasoljuk növelni.
Példa a megfelelő transzformátor számítására (LED szalag 12W/m - 3 méter):
3 × 12 W = 36 W (LED szalag fogyasztás)
36 × 1,2 = 43,2 W (minimális transzformátor teljesítmény)
36 × 1,3 = 46,8 W (a transzformátor minimális teljesítménye hosszabb világítás esetén). Általában minél nagyobb a tartalék, annál hosszabb az áramforrás (transzformátor) élettartama.
Egy 3 m hosszú, 12W/m teljesítményű LED-szalag táplálásához legalább 43,2W (46,8W) kimeneti teljesítményű transzformátorra van szükség.
A transzformátornak legalább 0,5 m távolságra kell lennie más elektromos készülékektől. A transzformátort úgy helyezze el, hogy a megfelelő szellőzés - hőelvezetés - biztosított legyen.

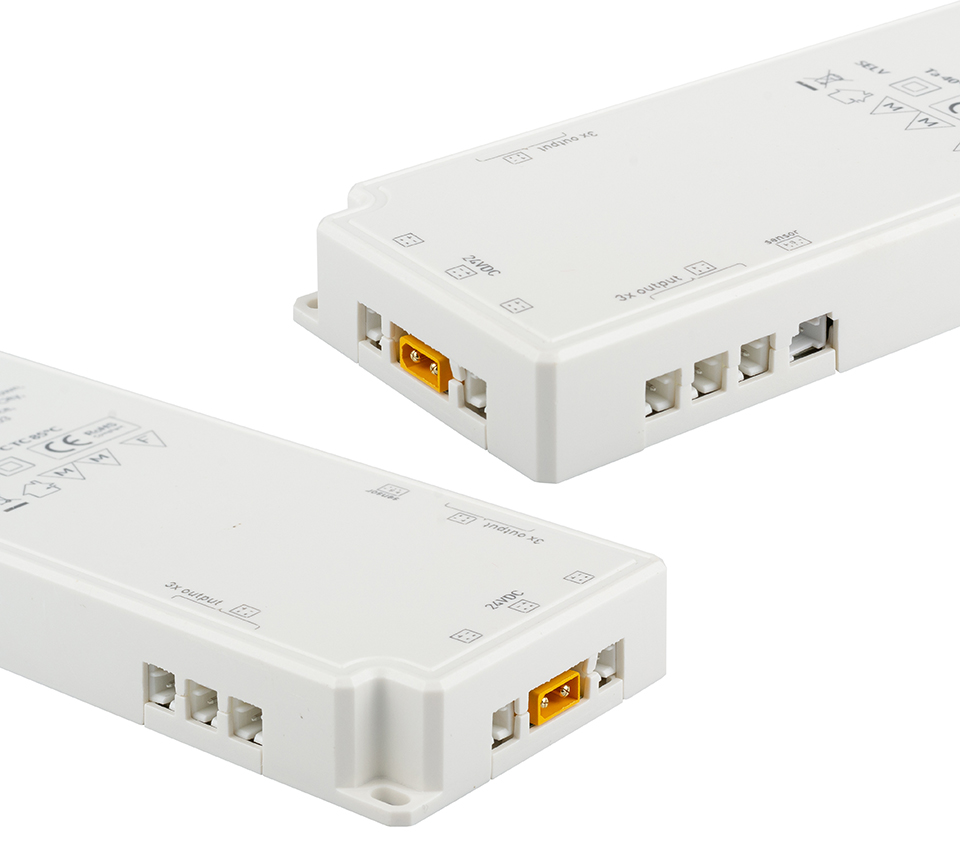

Kimeneti feszültség - 12V. Max. teljesítmény - 100W. Max. kimeneti áram – 8,3A. Mini kimenetek száma - 8. XT 30 aljzat - igen. Méretek mm-ben - 265 x 65 x 19. Figyelmeztetés - az X T30 aljzathoz csatlakoztatott LED szalag nem vezérelhető 3PIN kapcsolóval/érzékelővel.
Kapcsolódó dokumentumok
Szerelési útmutatóParaméterek
| Paraméter | Érték |
|---|---|
| Érintésvédelem szintje | IP20 |
| Kimeneti feszültség (V) | 12 |
| Maximális teljesítmény (W) | 100 |
