Tolóajtós beépített szekrények leggyakoribb hibái és megoldásuk

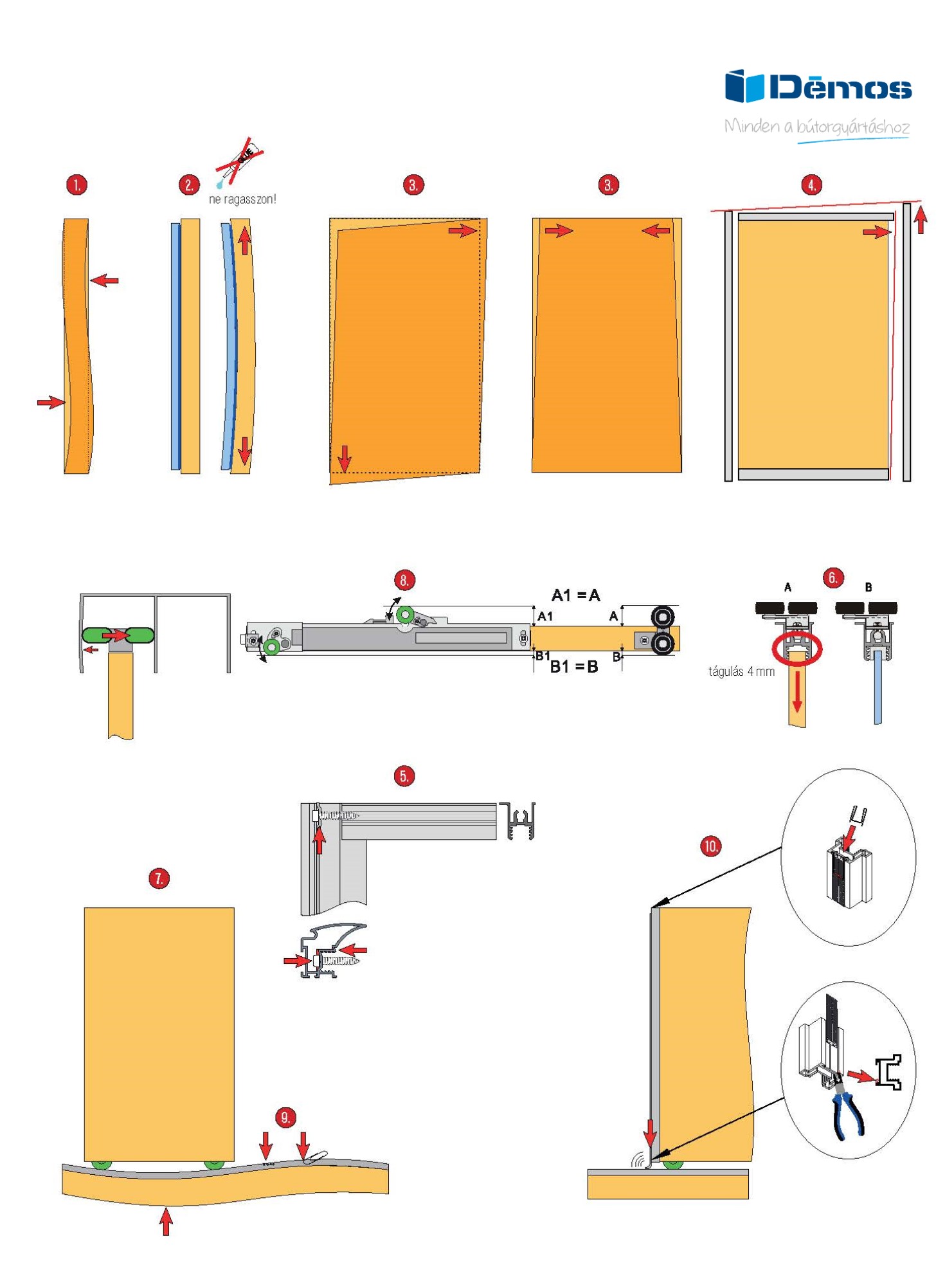

Habár vannak, akik a tolóajtó rendszert házilag készítik el, mi azt ajánljuk hogy bízza szakemberre álmai elképzelését, így tartós, jól működő megoldást kap. Összeszedtük a leggyakoribb problémákat, és azok megoldásait. Alább a táblázatban találja a leírásokat, az alatta lévő tervrajzban jelöltük a bizonyos pontokat.
A tolóajtó vasalatok széles skáláját beszerezheti tőlünk, továbbá partnereink számára külön technikai specialista áll rendelkezésre munkanapokon! Amennyiben még nem partnerünk, úgy regisztráljon a Démos24 portálon, vagy hívja ingyenes ügyfélszolgálatunkat a részletekért.
hiba |
lehetséges ok |
tervrajz |
a hiba kiküszöbölése |
A szárny elgörbülése |
Betét elferdülése – laminált lap pl. a páratartalom változása miatt. |
|
Barázdák bemarása a szárny hátoldalába. Barázdaszélesség 2 – 3 mm, laminált lap vájat mélység 10 mm – kb. 3 mm, laminált lap 18 mm kb 8 mm. |
|
Emlékeztetjük, hogy a laminált lapok gyártói, a nedvesség felszívódásának elkerülése érdekében, élzáróval ajánlják ellátni azokat az éleket is, amelyek keretprofilba vannak elrejtve. |
||
1 |
Nedves és olyan környezetben, ahol gyakran változnak a feltételek, masszívabb profilokat kell használni, sőt szélsőséges esetben akár ajtószárny merevítő használata is ajánlott. |
||
Túl nagy különbség a laminált lap vastagsága és a profil vájat között. |
|
A laminált lapoknak van egy bizonyos gyári toleranciája és tolerancia az alumínium profiloknál. Ha a laminált lap vastagabb mint a profil vájat, javasoljuk marja be a plusz különbözetet max. 0,1 – 0,2 mm-rel a standard mérethez képest. |
|
A betét elferdülése festés, furnérozás stb. miatt |
|
Ezek a folyamatok a lap görbülését idézhetik elő. A kockázat csökkentése érdekében használja ugyanazt a technológiát a lap másik oldalán, pl. ellenhúzó. |
|
Az üveg betét ráragasztása12 mm-es laminált lapra. |
2 |
Az üveg betétek rögzítésére kétoldalú ragasztószalagot ajánlunk használni. A rajzon látható a ragasztószalag elhelyezése. A legnagyobb felület a szárny alsó részén található, a felső részen a szalag mennyisége lehet kisebb. Nyomatékosan figyelmeztetjük ragasztók és szilikon használata előtt! Ebben az esetben fennáll a szárny erős elgörbülésének a veszélye, melynek javítására nincs lehetőség! |
|
A szárny elgörbülése keretes rendszereknél |
Az alkalmazott betétek nincsenek a megfelelő szögben vágva, az oldalak hossza nem egyforma. |
3 |
Ellenőrizze, hogy a betétek helyesen vannak-e leszabva, esetleg kell-e méretre szabni. |
A vízszintes keret profilok nincsenek a megfelelő szögben vágva. |
4 |
Ellenőrizze, hogy a profilok helyesen vannak-e leszabva, esetleg kell-e méretre szabni. |
|
A profilok deformálódása az összekötő csavarok túlhúzása miatt. |
5 |
Az összekötő csavarok meghúzásakor vigyázzon arra, hogy a profil ne deformálódjon a csavarok túlhúzása miatt. |
|
A szükséges 4 mm-es dilatáció be nem tartása vagy nagyobb méretre vágása. |
6 |
Szereljük le a szárnyakat, és vágjuk a megfelelő méretre. |
|
A szárny súrlódása az alsó vezetéssel |
Az alsó síneket nem egyenes felületen helyezték el. A szárny nincs beállítva. |
|
Egyenesítse ki az alapot a görgő alatt. Állítsa be az alsó görgőket – a szárny magasságát a sín fölött. |
A szárny súrlódása a felső vezetéssel |
A felső és alsó vezetők közötti egyenlőtlenség. |
7 |
Igazítsa össze az alsó és felső vezetés elhelyezését úgy, hogy azok párhuzamosak legyenek. |
Helytelen belső méret, ennek alapján rossz szárnyméret. |
|
Mérje meg a szekrény belső méreteit, és ellenőrizze a szekrény méretét, ha szükséges, csökkentse a szárny magasságát. |
|
A szárny fékezése csillapítóval, észrevehető ellenállás mozgás közben |
Rosszul felszerelt csillapító, rosszul beállított görgő kerekek. |
8 |
A csillapító kerekeinek nyomtávolsága különféle sínekhez állítható. Be kell állítani a nyomtávolságot úgy, hogy a szárny rés nélkül mozogjon, de a súrlódás ne legyen túl nagy. |
Szárny súrlódása a csillapítóval |
A görgő kerekeinek rossz beállítása. |
8 |
A szárny nem érintheti a vezetést, ezért a görgőket úgy kell beállítani, hogy ne érintkezhessenek. |
Az alsó görgők súrlódása, zaj mozgás közben |
Szennyeződés a sínben. |
9 |
Távolítsa el a szennyeződést a vezetésből. |
Az alsó görgők sérülése szennyeződés következtében (pl. gemkapocs beleesett a vezetésbe) |
9 |
Cserélje ki a görgőket |
|
A vezetés sérülése – pl. cipőkben lévő kövektől stb. |
9 |
Cserélje ki az alsó vezetést. |
|
Suhogó hang ajtószárny mozgatásakor |
Az ütköző vagy porkefe leereszkedik a fogantyú profil vájatába, és súrlódik a vezetésen. |
bl |
Használjon kapcsot a kefe rögzítéséhez,fogantyú profil alsó végének behelyezése. |
Töltse le, hogy mindig kéznél legyen a megoldás: Leggyakoribb tolóajtó problémák és megoldásaik
Melyik Sevroll tolóajtó rendszer az ideális? Részletes cikkünkben erről is több információt kaphat: Melyik tolóajtó rendszert válasszam?
-
